什么叫卡套接頭

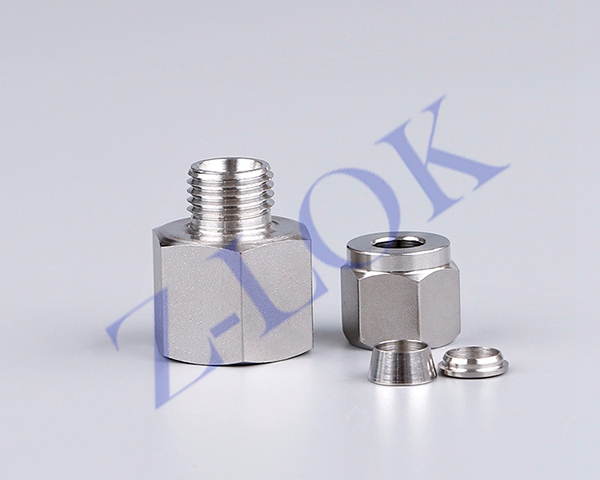

套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有Xiao密封。
卡套接頭具有連接牢靠、耐壓能力高、耐溫性，密封性和反復性好、安裝檢修方便、工作安全可靠等特點。 　　
卡套接頭的工作原理是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。它與鋼管連接時不需焊接，有利于防火、防爆和高空作業，并能消Chu焊接不慎帶來的弊端。因而它是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控裝置管路中的一種較為先Jin的連接件。適用于油、氣、水等管路連接。 　　
制造標準：GB3733.1～3765-83 　　
公稱壓力：25MPa--40MPa 　　
適用溫度：≤450℃ 　　
適用介質：油、水、氣等非腐蝕性或有腐蝕性介質 　　
制造材料：304 316 20# 　　
配管：Φ4～Φ42的普通級精度無縫鋼管 　　
錐管螺紋：ZGGNPT等

卡套式管接頭的密封原理

卡套接頭右端在螺母的擰緊頂壓下，左端被擠進接頭體內錐孔與管子間的間隙里，使卡套的外錐面形成錐面接觸密封，卡套的內刃口嵌入鋼管外壁，在鋼管的外壁壓出一個閉口環槽起切入密封，進一步擰緊螺母，使卡套中部稍微凸起，產生彈性變形，彈性應力使卡套右端面與螺母錐面產生摩擦力，以防螺母松動，彈性變形部分可吸收液壓管道中的震動，另外，卡套尾部也緊抱鋼管形成一道抵觸密封。
